电机一启动就跳闸,断路器用的C63A的,究竟什么故障呢?
[宣布日期:2019/9/10]朋侪们各人好我是大俵哥,今天我们来相识一下常见断路器的分类。断路器有ABCD四种类型,我们常见的是C型和D型。今天有个朋侪咨询我,说是一按电机的启动按钮,断路器就跳闸,看了下断路器和电机的额定电流,扫除了过载的缘故原由,可是断路器的选型却是过失的。
断路器

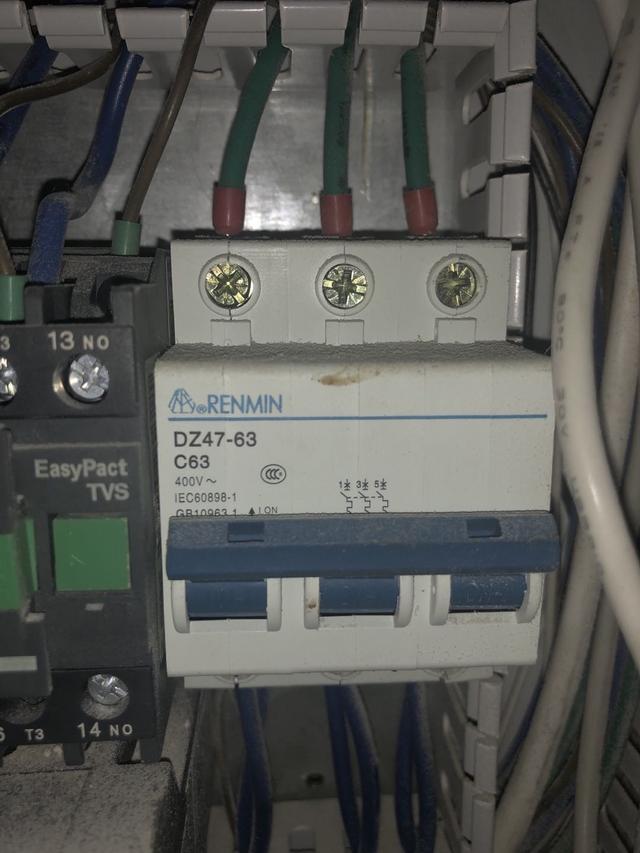

各人看这款断路器DZ47-63 C63,也就是C型断路器额定电流为63A,C型用于控制电路和照明装备,而动力装备我们要用D型断路器,这两款断路器大的区别就是瞬时脱口电流纷歧样。

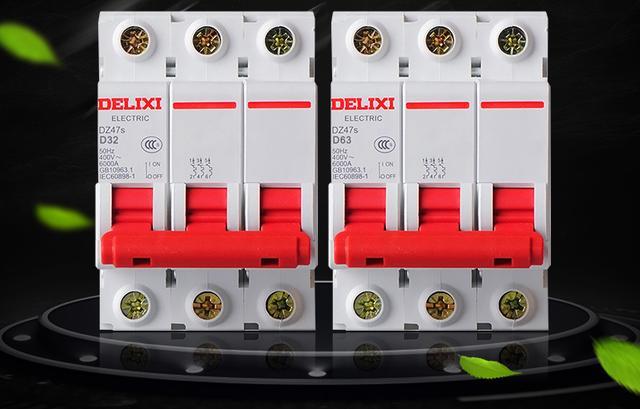

D型
虽然都是63A的断路器,可是C型的脱扣电流是额定电流的4--7倍,而D型断路器的脱扣电流是额定电流的7--10倍,C型用于感性负载和照明系统的;,而D型用于高感性负载和有高攻击电流的供配电线路,直白点说就是,C型一样平常家用或小型负载的控制电路,D型一样平常用于电机控制。

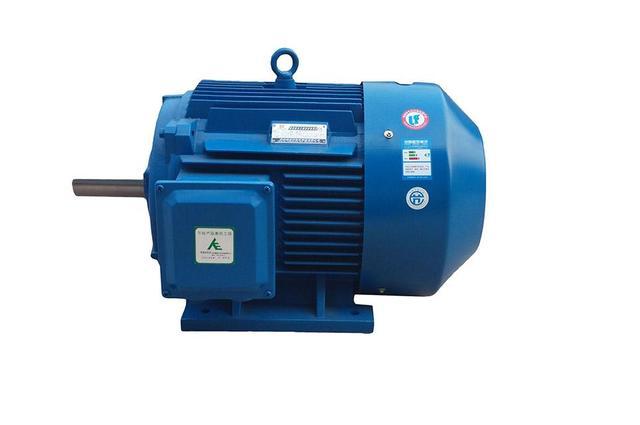

电机
断路器额定电流上升一样平常为6、10、16、20、25、32、40、63、80、100、125、150、200、250等,差别品牌稍有差别。我们选型的时间,首先算出负载的额定电流I总,然后(1.5-2)倍I总就是断路器的电流,也就是说断路器一定要留有余量,算得效果靠近哪个就选哪个。
